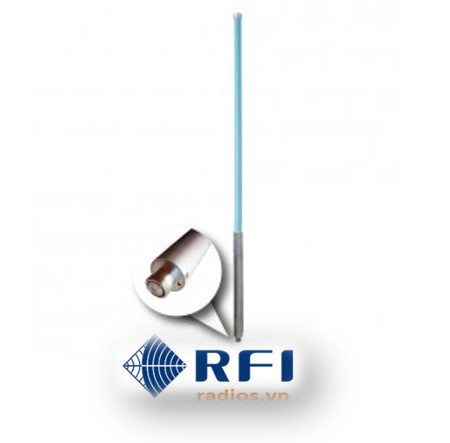

Ăng ten COL43 Series dải tần UHF là loại ăng-ten thẳng hàng có sẵn trong các thiết kế tần số cụ thể phù hợp cho cả ứng dụng song công và đơn công.
RFI COL43 Series là Anten thu/phát cao cấp cho mức công suất phát tối đa 250W cùng độ lợi 7.1 dBi, RFI COL-43/ COL43P là lựa chọn tối ưu cho hệ thống trạm chuyển tiếp phủ sóng hiệu quả ở diện tích rộng, nhiều vật cản, hoặc lắp đặt thuận tiện trong môi trường hẹp.
COL43 UHF Series có các mã hàng sau: COL43-400 : 380-400 MHz, COL43-420 : 400-420 MHz, COL43-430 : 410-430 MHz COL43-470.
COL43 UHF Series P có các mã hàng sau: COL43-400-P : 380-400 MHz, COL43-420-P : 400-420 MHz, COL43-430-P : 410-430-P MHz, COL43-470-P
Tổng quan
Anten trạm RFI COL43 dải tần UHF
Với chất liệu hợp kim nhôm cao cấp không bị ăn mòn và khả năng chống chọi với thời tiết cực tốt, anten RFI COL-43 là sự lựa chọn hoàn hảo cho mục đích lặp đặt trạm ngoài trời. Công suất tối đa 250W rất thích hợp lắp đặt ngoài trời cho các mục đích khác nhau của Khách hàng: phòng điều hành (Control-room Center) ; thu/phát sóng indoor: trung tâm thương mại,,Khách Sạn & Resort cao cấp; An ninh/quốc phòng....Sản phẩm anten RFI COL43 thích hợp cho các nhu cầu liên lạc cự li trung bình và xa.
Sản phẩm Anten RFI COL43 được phân loại theo các mã tương thích với dải tần số sau:
- COL43-400 : 380-400 MHz
- COL43-420 : 400-420 MHz
- COL43-430 : 410-430 MHz
- COL43-470 : 450-470 MHz
- COL43-400-P : 380-400 MHz
- COL43-420-P : 400-420 MHz
- COL43-430-P : 410-430 MHz
- COL43-470-P : 450-470 MHz
CHI TIẾT LIÊN HỆ ĐẠI ĐIỆN PHÂN PHỐI RFI ỦY QUYỀN TẠI VIỆT NAM.
Thông số kỹ thuật
THÔNG SỐ KỸ THUẬT ĂNG TEN RFI COL43 SERIES UHF
COL43 UHF Series có các mã hàng sau: COL43-400 : 380-400 MHz, COL43-420 : 400-420 MHz, COL43-430 : 410-430 MHz COL43-470.
COL43 UHF Series P có các mã hàng sau: COL43-400P : 380-400 MHz, COL43-420P : 400-420 MHz, COL43-430P : 410-430P MHz, COL43-470P
|
Độlợi danh định dBi |
7.1 |
|
Độlợi danh nghĩa dBd |
5 |
|
Tần sốMHz |
450 đến 470MHz |
|
Công suất tức thời cao nhất kW |
25 |
|
Băng thông có thể điều chỉnh được |
Đầy. Không cần điều chỉnh |
|
VSWR |
<1,5: 1 |
|
Phân cực |
Theo chiều dọc |
|
Chiều rộng chùm tia dọc |
21 |
|
Chiều rộng chùm tia ngang |
Omni / - 0,5dB |
|
Công suất W |
250 |
|
Thứtựthứ3 IM thụ động (2x20W) dBc |
-150 |
|
Sựthi công |
Radome sợi thủy tinh màu xanh da trời |
|
Chiều dài (inch) |
73,22 |
|
Đường kính radome mm |
38 |
|
Trọng lượng (pound) |
5,95 |
|
Chấm dứt |
7/16 ”DIN Nữ |
|
Khu vực gắn kết |
Nhôm mạ Ecofilm ™đường kính 500mm x 48,4mm |
